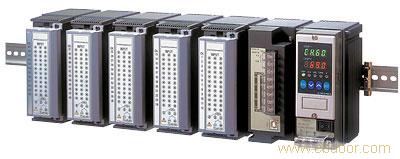

KE系列 数据采集仪
CHINO产品
KE系列是适合高速、多点数据采集的网络记录仪。各功能单元化。通过组合必要的单元来构筑适合用途的系统。
主通信有Ethernet或USB。USB作为副通信配备MODBUS协议的RS-422A和RS-465。
·0.1秒最多可采集300个通道的数据（USB模式）
·0.05秒可在存贮卡记录60个通道的数据（Ethernet模式）
·每0.05秒实行60个通道的报警运算。
·用串行通信（RS-422A/RS-485）可实行最多1860个通道的多点计测
·标准装备专用的简易应用软件（USB模式）
型号
| 机种 | 型号 | |
| 输入单元 | 模拟输入 | KE3310-000 |
| 通信单元 | Ethernet | KE3200-E00 |
| USB | KE3200-U00 | |
| 电源单元 | 无显示器 | KE3100-000 |
| 有显示器 | KE3101-000 | |
规格
输入规格
| 测量通道数 | 60通道/1套、以12通道为1单元，由12通道增至60通道 | ||
| 输入种类 | 混合多量程 | ||
| 直流电压 | ±10mv、±20mv、±40mvm、±80mv ±1.25v、±2.5v、±5v、±10v | ||
| 直流电流 | 对应于外接受信电阻（另售） | ||
| 热电偶 | B、S、R、N、K、E、J、T Wres-Wre-26、W-Wre26 PlatinelⅡ、PtRh40-PtRh20、U、L | ||
| 热电阻（测量电流400uA） | Pt100、JPt100 | ||
| 开关输入（继电器、集电极开路） | |||
| 精度 | 测量量程的±0.1% ±1 digit（K热电偶） | ||
| 温度漂移 | ±0.01%FS/℃ | ||
| 测量周期 | 约18ms/通道（约18ms/60通道） | ||
| 基准点补偿精度 | K、E、J、T、N、 PlatinelⅡ | ±0.5℃以下 | |
| S、R、WRe5-Wre26、W-WRe26、U、L | ±1℃以下 | ||
但B 、PtRh40-PtRh20除外 （基准点补偿为内部时，要将上述误差加到精度中去） | |||
| 断偶动作 | 在热电偶输入和热电阻输入中输入信号的断线判别功能，每输入可选判定有或无 | ||
一般规格
| 额定电源电压 | 100~240V AC 50/60HZ | |
| 功耗 | 最大60VA(60通道时) | |
| 正常动作条件 | 周围温湿度范围 | 0~50℃、20~80%RH |
| 电源电压 | 90~264V AC | |
| 电源频率 | 50~60HZ ±2% | |
| 姿势 | 前后3°之内 | |
| 停电对策 | 由EEPROM保持设定内容和校正数据 | |
| 安全规格 | CE标识 EN61326A1 A级 EN61010-1A2(预定宣告) | |
| 安装方法 | 35mm宽度DIN轨安装（垂直方向安装） | |
| 质量 | 电源单元约600g，通信单元约300g，输入电源约700g | |
