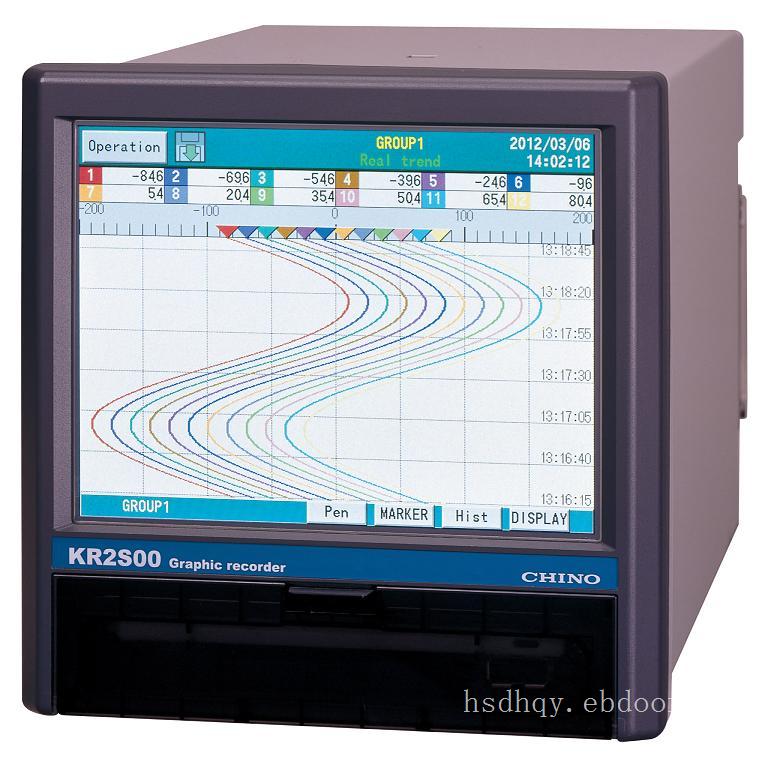

KR2S系列图形记录仪

KR2S系列是触摸屏(无实体按键式)无纸图形记录仪。使用5.7英寸高清晰VGA TFT彩色LCD显示屏。
可实现100毫秒的高采样速度和±0.1%的高测量精度。测量的数据不仅可存入内存中,还支持最大8GB的USB和CF卡扩展存储。可通过与内联网或互联网连接的网络浏览器对其进行监控,还具备数据文件FTP传输和电子邮件通知功能。


■特点


·配备5.7英寸 VGA TFT彩色LCD显示屏
尺寸大、清晰度高,具有多种显示模式。可从实时/历史趋势、循环趋势、柱状显示及数据显示等多种显示模式中进行选择。


·大容量的数据存储能力和多样化的记录方法
标配USB卡槽和CF卡。设备自带2GB内存,并且最大可以扩展至8GB。


·高速度、高精度的多点记录
4点记录时的速度约为100毫秒,6/12点时的速度约为1秒,测量精度也高达±0.1%。

·无需操作手册便可轻松操作和编程



·前置USB接口



·完美支持局域网

支持以太网协议,实现多种网络化应用,如远程监控,连接FTP、HTTP、SNTP和DHCP服务器以及电子邮件通知功能等。

·分析/数据采集应用软件
可轻易再现和编辑记录的数据文件。再现功能有竖直/水平趋势和循环趋势两种模式。通过光标,还可实现行波形分析和标记。

·图形界面
用户可通过自定义图形轻松查看所进行的操作。



■形式


KR2S□□ -□□□

     测量点/采样率

     6:6点/秒

     2:12点/秒


       输入类型
       P: 通用输入(电压、热电偶、热电阻输入、通道间1kV绝缘)


           通信接口(选件)
           N:无

           E:以太网

           R:上·下位通信(RS485)

           G:以太网+上·下位通信(RS485)


             报警输出、接点输入(选件)
             0:无

             2:机械继电器输出(4点‘c’接点)

             7:数字输入(4点)

             8:机械继电器输出(2点‘c’接点)+数字输入(2点)


                安装类型
                A:设备安装(板安装型)

                T:便携式桌面用型
