温湿度计 HN-C

HN-C系列温湿度计,采用新开发的湿度传感器,测定范围达到了0~100%RH。是宽范围、高性能、高可靠性的2线传送温湿度计,温度输出是Pt100的3线式的温度计。还有壁挂式、分离式、插入式各种机型,可按照不同的用途选择合适机型。

* 采用新开发的湿度传感器,再现性、可靠性得到了提高
* 采用了静电容量形传感器,可以测定0~100%RH的相对湿度
* 有壁挂形、分离形、分离耐热形、插入形(软式,硬式)五种机型,以适合不同需要
* 分离耐热形的传感器部可以在-40~180℃的范围内工作
* 传感器可以完全转换,方便保养
* DIN安装式(插入型除外)
* 符合CE标准


机种一览

形式机种(取付方法)温度输出信号
HN-CQA壁挂形
4~20mA DC(2线传送)
HN-CVA插入形(软式)
HN-CPA插入形(硬式)
HN-CFA口分离式
HN-CGA口分离耐热形
HN-CQB壁挂形
Pt100 3线式
HN-CVB插入式(软式)
HN-CPB插入形(硬式)








口 ----导线长 1: 1m 2:2m 3:3m



规格

名称壁挂式分离式分离耐热形插入形(软式)插入形(硬式)
形式HN-CQ口HN-CFAHN-CGAHN-CV口HN-CP口
湿度传感器高分子静电容量式
测定范围0~100%RH(无结露)
精度±2%RH(0~90%RH、25℃情况下)、±3%RH(90~95%RH、25℃情况下)
相对湿度温度系数±0.1%RH/℃(5~80℃的范围时)
应答时间15秒以内(90%应答、25℃、0.1m/s风速情况下)1分钟内(同左)
输出信号

4~20mA DC·2线传送(0~100%RH)

负载阻抗500Ω以下(电源电压24V DC时)
温度传感器测温用白金Pt100 JISclassA
测定范围0~50℃-40~80℃-40~180℃0~50℃0~80℃
精度(2线时)±0.3℃±0.5℃±0.3℃
输出信号

HN-C口A的场合是4~20m·2线传送(对于测定范围)

HN-C口B的场合是Pt100·3线式

负载阻抗(2线传送)500Ω以下(电源电压24V DC时)
传感器互换性插入互换带电缆插入互换插入互换
使用温度范围本体0~50℃
传感器0~50℃-40~80℃-40~180℃0~50℃0~80℃
电源电压12~24V DC ±1V
接续方式无螺丝式端子接续(M4×5)
材质本体树脂制铝合金制
保护管树脂制SUS制
安装方法螺丝(M4×2)或DIN螺丝(M4×2)(JIS 5K 25A)
质量(本体部)约160g约220g约240g约1.6kg
附属品壁挂用零件
其他电缆长:1m、2m、3m(指定)

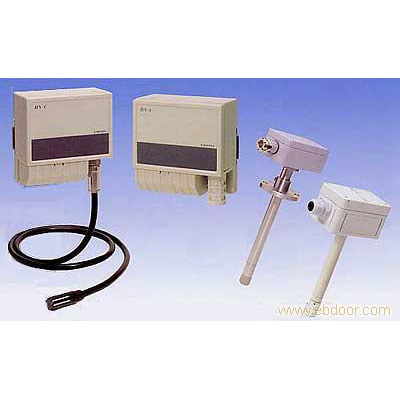

温湿度计 HN-C(图1)HN-C样本.pdf
